Exportación a TEKLA® Structures de Nuevo Metal 3D y de las Estructuras 3D integradas de CYPECAD

Elementos exportados

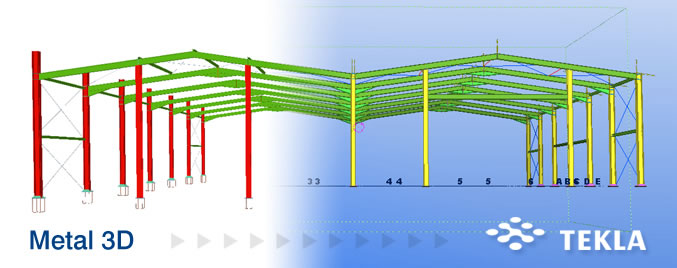

Las Estructuras 3D integradas de CYPECAD y Nuevo Metal 3D pueden exportar la estructura calculada y dimensionada a TEKLA Structures.

En las Estructuras 3D integradas de CYPECAD y en Nuevo Metal 3D, puede introducir las acciones exteriores que actúan sobre su estructura, obtener su óptimo dimensionamiento de acuerdo con la normativa seleccionada y, con el módulo Uniones I, generar los detalles constructivos de las uniones de perfiles en doble T de acero laminado y armado para las normas CTE. DB SE-A, Eurocódigo 3 y NBR 8800:2006 (Brasil).

Puede exportar todo este trabajo a TEKLA Structures y disponer en dicho programa del modelo 3D con:

• Los perfiles laminados, conformados y armados detallados a continuación:



  Perfiles laminados Doble T laminada T laminada U laminada Angular laminado Angular simétrico laminado Platabanda Redondo macizo Cuadrado macizo

  Perfiles armados Doble T armada (sin rigidizadores de alma) Doble T armada alas distintas (sin rigidizadores de alma) U armada (sin rigidizadores de alma) Cajón armado (sin rigidizadores de alma) T armada

  Perfiles conformados U conformado simple U conformado rigidizado Z conformada simple Z conformada rigidizada Angular conformado simple Cajón conformado Tubo circular

• El resto de perfilería definida como barras genéricas (unifilares).
• Si la licencia que usted posee contiene los módulos Uniones I y Exportación a TEKLA de CYPE Ingenieros, también dispondrá en TEKLA Structures de:

• Las uniones resueltas por el módulo Uniones I de los programas de CYPE Ingenieros (se incluyen cartelas obtenidas por el corte diagonal de un perfil en doble T, chapas frontales, chapas de refuerzo y rigidizadores en almas).
• Placas de anclaje con rigidizadores y taladros.
• Angulares de montaje.

De este modo, podrá disponer de todas las prestaciones y posibilidades que le ofrece TEKLA Structures:

• Para ingenierías
• Planos de proyecto (alzados, plantas, detalles 3D…)
• Revisiones de dibujos automáticas al realizar modificaciones en el 3D.
• Listas de pedido de material.
• Publicación del modelo en Internet.
• Para talleres
• Numeración marcado de la obra.
• Planos de taller (despiece).
• Generación de ficheros CNC para las máquinas de taller.

Opciones de exportación

Tanto en CYPECAD como en Nuevo Metal 3D la exportación a TEKLA Structures se realiza desde el menú Archivo > Exportar > TEKLA®. En CYPECAD se exportan a TEKLA Structures a la vez todas las estructuras 3D integradas de la obra.



Existen dos opciones para exportar a TEKLA Structures:



• Sólo geometría y características de nudos y barras (no es necesario disponer del módulo Exportación a TEKLA)

  Exporta al programa TEKLA® Structures la geometría y los perfiles de acero de la estructura mencionados en el apartado Elementos exportados. No es necesario calcular ni dimensionar la estructura antes de la exportación. No incluye la exportación de uniones, por lo que tampoco es necesario calcular uniones antes de exportar.

  Para exportar a TEKLA Structures con esta opción, no es necesario que la licencia de uso de los programas de CYPE Ingenieros disponga de los módulos Uniones I o Exportación a TEKLA.





• Despiece completo de la estructura, incluso uniones (requiere los módulos Exportación a TEKLA y Uniones I)

  Exporta al programa TEKLA® Structures la geometría de la obra, los perfiles de acero de los tipos mencionados en el apartado Elementos exportados, y el despiece correspondiente a las piezas de acero calculadas y dimensionadas por el módulo Uniones I (incluyendo los elementos de unión tales como cartelas, rigidizadores, chapas frontales, angulares de montaje y placas de anclaje con sus rigidizadores). Es necesario calcular la obra y las uniones antes de exportar a TEKLA Structures.

  Para utilizar esta opción, es necesario que la licencia de uso disponga también de los módulos Exportación a TEKLA y Uniones I. Naves con perfiles laminados y armados en doble T.

  Esta opción estará disponible en una próxima revisión de la versión 2009.1.

Requisitos para la exportación a TEKLA Structures

Para que CYPECAD o Nuevo Metal 3D puedan exportar a TEKLA Structures debe tener en cuenta los siguientes aspectos:

• Debe tener instalado “Microsoft .NET Framework 2” (software de libre descarga y utilización). Si este entorno de trabajo de Microsoft no está instalado en su ordenador, tanto CYPECAD como Nuevo Metal 3D lo detectarán cuando exporten a TEKLA y solicitarán su consentimiento para instalarlo.
• Debe tener instalado el programa TEKLA Structures (v 12.1 ó 13.1).
• La licencia de uso de los programas de CYPE Ingenieros, debe disponer de los siguientes permisos de la versión 2009.1.d:

• Nuevo Metal 3D.
• CYPECAD y Nuevo Metal 3D si desea exportar las estructuras 3D integradas de CYPECAD.
• Los módulos Uniones I. Naves con perfiles laminados y armados en doble T y Exportación a TEKLA si desea que la exportación incluya los despieces de uniones (opción Despiece completo de la estructura, incluso uniones). Si no dispone de estos dos módulos, sólo podrá exportar a TEKLA Structures la geometría y los perfiles de la estructura según se ha indicado en la opción Sólo geometría y características de nudos y barras.
